一、產品概述：

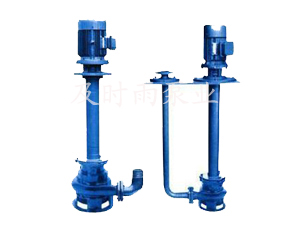

1、YW型液下泵是立式單級單吸離心泵結構，該系列泵為葉輪為半開式葉輪，在葉輪吸入邊延伸處設有攪拌葉片，并在前蓋上裝有能粉碎纖維雜草的大具，工作中回流攪拌，機械破碎，防止阻塞。
該系列泵主要用于環保、市政工程、火力發電廠、煤氣焦化廠、煉油廠、煉鋼廠、采礦、造紙業、水泥廠、食品廠、印染等行業抽吸濃液、稠油、油渣、污濁液、泥漿、灰漿、流砂及城市排污溝道的流動污泥，以及含有煤塊，灰渣的液體。也可作為化工，醫藥等行業抽吸含有泥砂渣物的流體和有腐蝕性液體。YW型還可抽吸各種人畜糞便污水和大中沼氣池，沼氣工程時出料使用。
2、型號意義：例 80YZ80－20A
YW－液下式多用污水泵
80－泵的出口直徑
80－泵的設計點流量（m3/h）
20－泵的設計點揚程
A－表示葉輪經_次切割
3、泵的傳動方式：泵通過彈性聯軸器與電動機連接，從原動機方向看泵為順時針方向旋轉。
二、結構說明：
1、YW型泵為單級單吸，液下式離心泵，用連接管連接泵的水力部件和軸承體及支承盤，液體由水管部件排出，葉輪為半開式葉輪，并在葉輪片進口延伸處設有攪拌葉片，可輸送含有顆粒的介質。該泵的_長液下深度為4.5cm，當液下長度_1.5cm時，_要采用接軸結構，并在接軸處的附近裝有滾動軸承（油脂潤滑），采用聯軸套連接。泵_下面的滾動軸承用機械密封與液面隔離，不接觸液體。泵軸承有足夠的剛度，可以_泵平衡運行，如果在深井中運行，可以加置一條吸入管。
